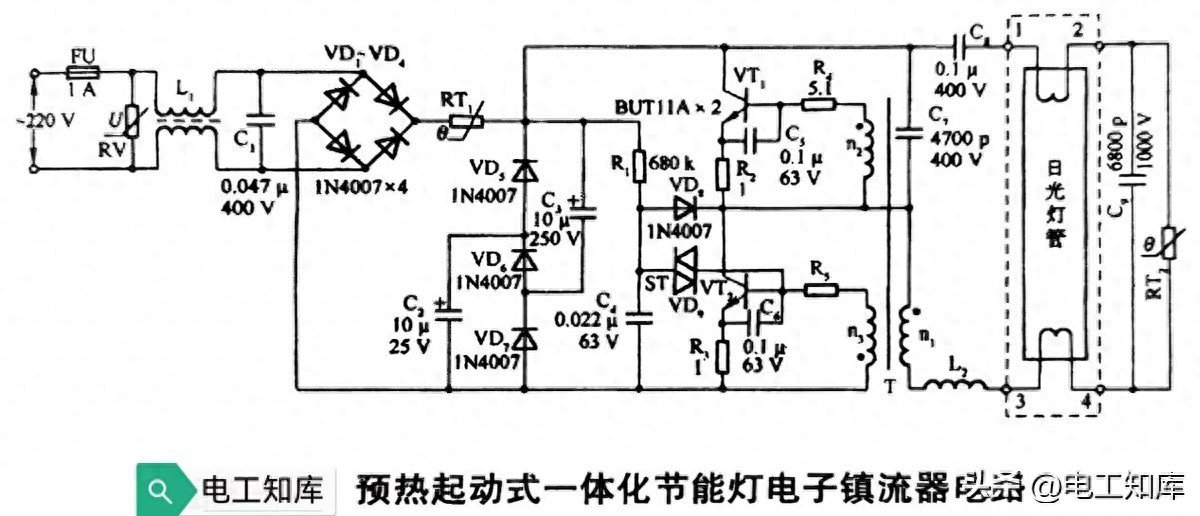

电子镇流器将50Hz的交流市电变为50kHz的高频交流电，再去点亮日光灯管。下图所示为预热起动式一体化节能灯电子镇流器电路。

一、识读要点

该电路由4部分组成：

1、交流 220V、50Hz的市电经二极管VD1~VD7和电容C2、C3等组成整流滤波电路，输出约为310V的直流电压(空载时)；

2、开关功率管 VT1、VT2和双向触发二极管VD9、单孔磁环变压器T等组成高频振荡开关方波产生电路，其中R1、C4和VD9组成锯齿波发生器，用于起动振荡电路；方波振荡电路将直流电变为高频交流电，用于点燃日光灯管，作为日光灯管的工作电压。由于VT1、VT2工作在开关状态，因此效率高。晶体管VT1、VT2和高频率变压器T等组成的高压高频振荡电路，将310V直流电压变换为50kHz、270V的高频电压；

3、电阻R1、R5、VD9、n3组成振荡起动电路；

4、电感L2和电容 C8、C9组成串联谐振电路，用以启辉日光灯管和限制灯管工作电流。

二、电路工作过程

1、接通电源，220V交流电经VD1~VD4桥式整流和VD5~VD7、C2、C3组成特殊逐流滤波电路，输出约220V直流电压。该直流电压对R1对C4充电，当C4两端电压超过VD9的转折电压(约32V)时，VD9雪崩导通，给VT2基极一个窄电流脉冲，使VT2首先导通。此时，直流电源通过日光灯管灯丝、L2和T的绕组n1等形成回路，给C8、C9充电。由于脉冲变压器T的线圈n1对同相线圈n2和反相线圈n3的电感耦合作用，n2产生的感应电压将使VT1导通，而n3上的感应电压将使VT2截止，因此C8、C9又通过L2、n1、R2和 VT1形成放电回路，如此反复循环，VT1、VT2轮流导通，很快形成频率约为25kHz的自激振荡。

电路起振后，C4经VD8和 VT2不停地放电，使VD9不再产生触发电压，即锯齿波发生器停止工作。同时，高频振荡信号很快使C8、C9和 L2等组成的串联电路发生谐振，由于C8容量远大于C9容量，因此，在C9两端产生足够高(约为500~600V)的谐振电压，使灯管一次性起动点亮。灯一旦被点亮，LC串联电路则失谐，灯管两端电压降为100V左右，L2只起限流作用，C8则起隔直流电作用，C9通过的极小电流对灯丝起辅助加热作用。另外，当VT2由导通变为截止时，L2上的自感电压与电源整合的电压叠加在一起，会使VT2承受上千伏的高频电压，容易使三极管击穿，C7可有效降低这个电压。

2、由于采用了由VD5~VD7和C2、C3组成的特殊逐流滤波电路，可显著提高电路的功率因数。若采用单个电容滤波，虽然输入正弦交流电压，但桥式整流二极管只有在峰值电压附近才导通，输入电流便发生畸变，呈窄峰脉冲。这种电流波形基波很低，但谐波含量却很高，仅三次谐波就达80%(以基波为100%而言)，电路功率因数仅0.6左右，与电感式镇流器功率因数0.45左右相差无几，节能效果并不明显。

采用逐流滤波电路，在交流输入电压从0到峰值 Umax。以正弦规律逐步增大的1/4周期内，在给负载提供电流的同时，通过VD6向串联起来的C2、C3充电，输出电压跟踪追逐交流输入电压上升至Umax，此时UC2=UC3≈1/2Umax。但由于VD5、VD6反偏，C1、C3没有放电回路，电荷储存于C2、C3中。随着交流输入电压从峰值Umax开始下降，直至降为1/2Umax左右时，VD5、VD7先后导通，C2、C3并联后给负载放电，并且放电速率比交流输入电压按正弦规律下降速率快。

当交流输入电压瞬时值小于负载工作电压时，整流二极管VD1~VD4截止，直到交流输入电压负半周过零后，幅值高于负载最低工作电压，整流电路开始工作，并再次向C2、C3充电。这样周而复始，交流输入电流波形趋向连续，包络线接近正弦波，电路功率因数可达0.95，总谐波畸变低于20%。

3、在直流输出回路中串入正温度系数热敏电阻RT组成过流保护电路。当发生灯管漏气、老化而起动不亮(灯管两端发红中间点不亮)或电路异常等故障时，电路输入回路中电流将大增，RT1发热温度超过居里点，其阻值增大至1MΩ以上，使得整流电压大部分降在RT1两端，VT1、VT2停振，保护电子镇流器不因过流而损坏。

4、在谐振电容器C9两端并联正温度系统数热敏电阻RT2组成灯管延时预热起动(也称软起动)电路。开灯时，阻值很小的RT2将C9短路，使较大电流预热日光灯管灯丝，约1s后，RT2因发热温度达到居里点，其阻值增大到10MΩ以上，C9恢复功能，立即引起 LC串联电路发生谐振，在C9两端产生高压将灯管延时点亮。L1和C1组成射频干扰滤波电路。
